概述

LO-SR系列弹簧复位电动执行器是配有机械式弹簧模块以实现安全复位的一种角行程执行器。正常供电时，弹簧模储存动能，失电状态时，弹簧释放储存的能量驱动执行器，使阀门回到预设的安全位置（全开或全关）。复位速度受到精确地控制，复位过程安全平稳，以防止管道流体泄露或引发环境爆炸。LQ-SR系列弹簧复位电动执行器可选配外装的离合式手动控制装置。通过手动控制装置，可手动操作执行器将阀门运行至锁定位置。通电后，自动解锁，无需手动解锁。

技术参数

型号	LQ-SR050	LQ-SR100	LQ-SR200	LQ-SR300
Max.输出力矩(N.m)	50	100	200	300
功率(W)	45	45	80	80
电动操作时间(S)	≤20	≤20	≤25	≤25
弹簧复位时间(S)	≤5	≤5	≤8	≤8
底部连接(IS05211)	F07/F10	F10/F12	F10/F12	F14
总电源	1Ph/220VAC(可选：1Ph/110VAC，3Ph/380VAC 或者 440VAC)
工作制式(开关型)	S2，15分钟

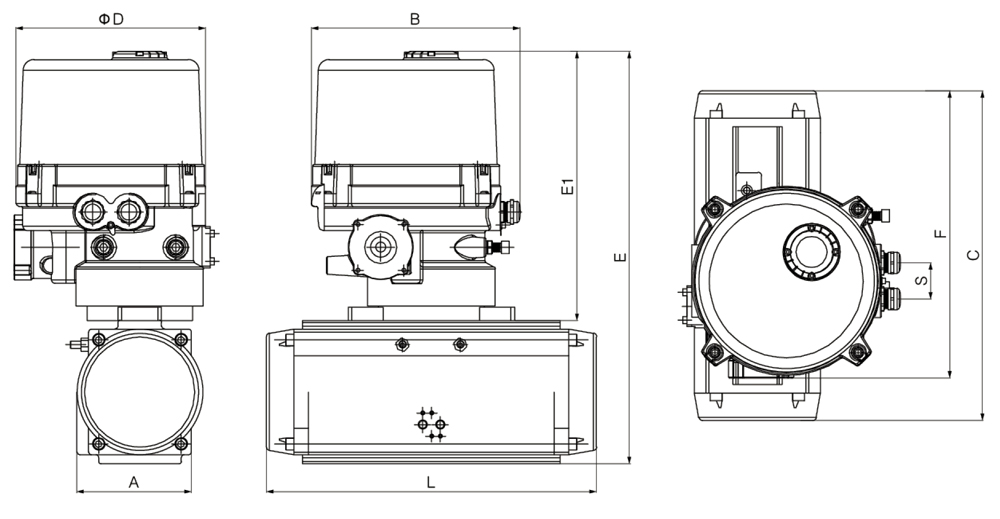

外形尺寸图(mm)

型号	A	B	C	φD	E	E1	F	L	S	重量/Kg
LQ-SR050	135	247	320	222	490	315	302	302	50	33
LQ-SR100	142	247	320	222	490	315	302	398	50	33
LQ-SR200	161	287	418	262	569.5	352	459	456	50	33
LQ-SR300	189	287	418	262	569.5	352	459	534	50	33

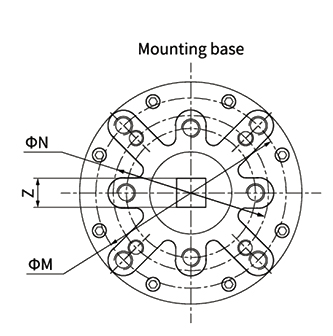

型号	φM	φN	Z	深度
LQ-SR050	102	70	22*22	25
LQ-SR100	125	102	27*27	30
LQ-SR200	125	102	27*27	30
LQ-SR300	146	N/A	36*36	40
