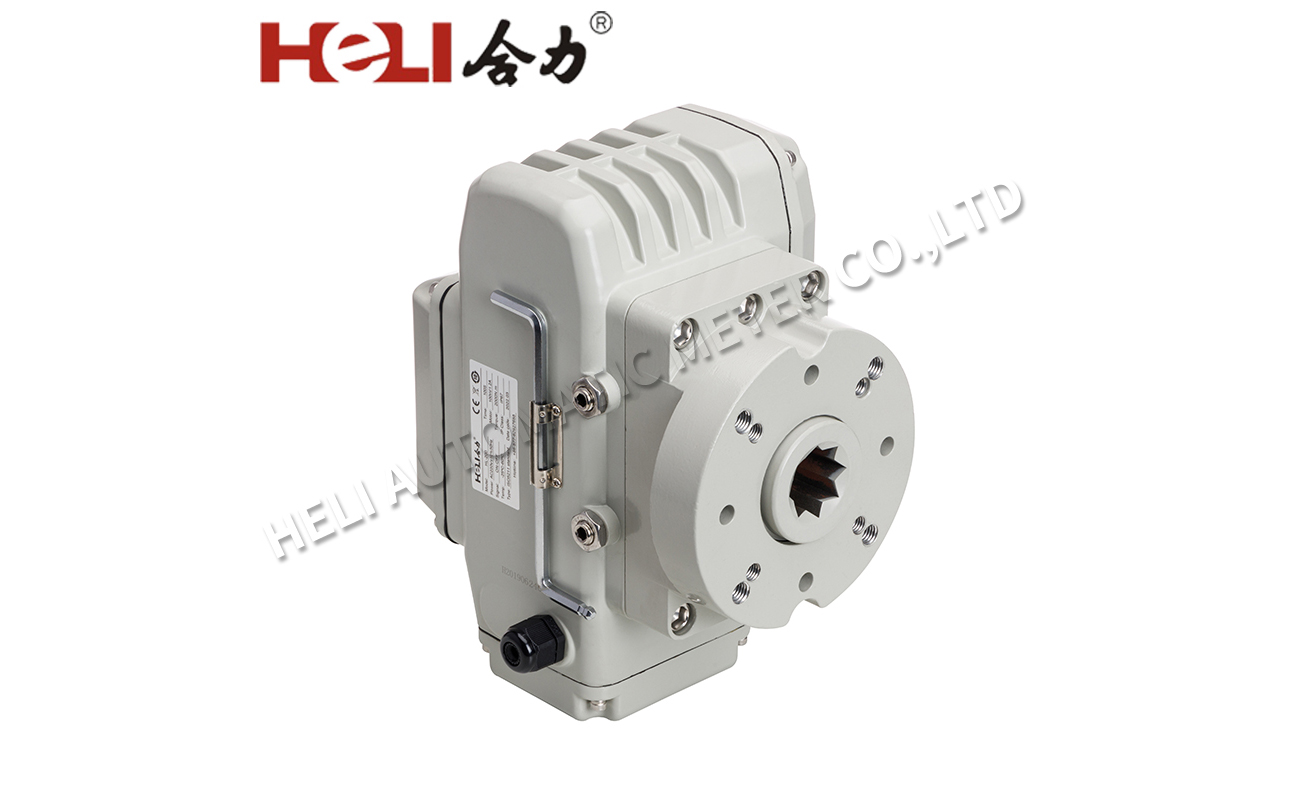

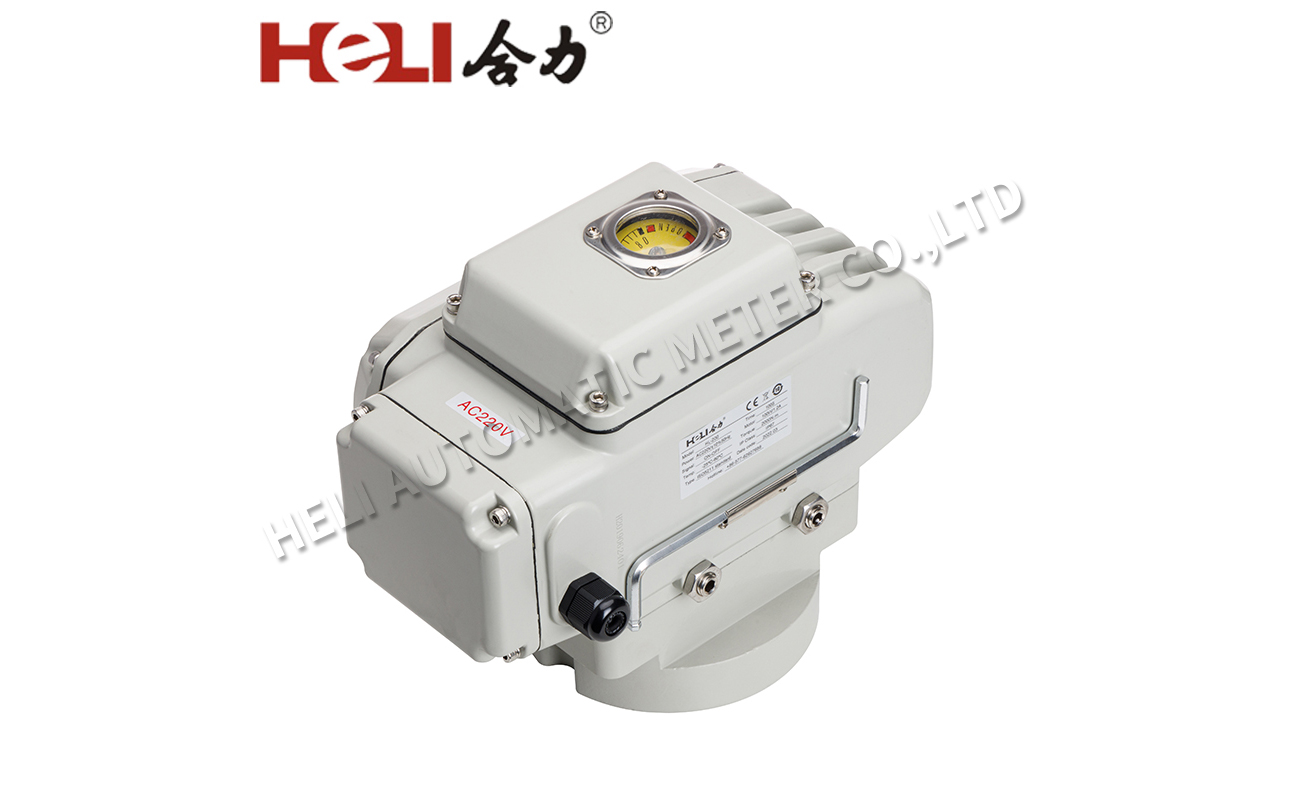

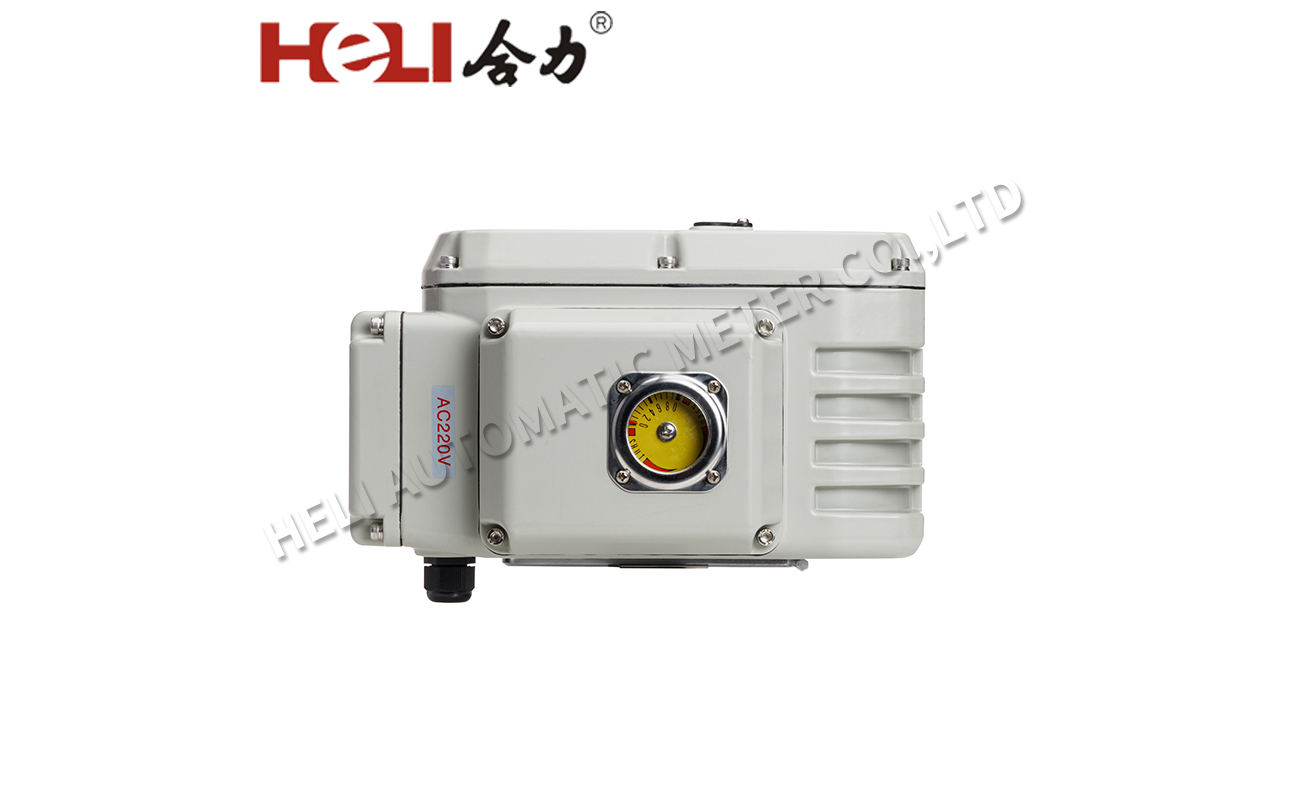

HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
概述
HL系列电动执行器用于控制0 ~ 300旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V、380V、240V、220V、110V、DC12V、24V、220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制，**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶白纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便,数显阀位、无须维护及使用安全方便等诸多优点。
特点
小型轻便，容易拆装及维修，并可在任意位置安装
结构简单、紧凑，90°回转启闭迅速
操作扭矩小，省力轻巧
流量特性趋于直线，调节性能好
多种控制信号：开关控制；
比例(调节型)控制：0-10VDC或4-20mA
反馈输出可选4-20mA、辅助开关及反馈电位器(0~1K)
技术参数
性能 | 型号 | HL-200 | ||||
电源 | AC24V | AC110V | AC220V | AC380V | AC415V | |
电机功率 | 100W | |||||
额定电流 | 9A | 2.2A | 1.2A | 0.48A | 0.53A | |
标准时间/扭矩力 | 100S/2000Nm | 50S/2000Nm | ||||
可选时间/扭矩力 | / | / | ||||
电路控制 | B、S、R、H、A、K、D、T、Z、TM | |||||
转动角度 | 0~90° | |||||
重量 | 11.8kg（标准型） | |||||
耐压等级 | 500VAC/1分钟（DC24V/AC24V） | |||||
绝缘电阻 | 20MΩ/500VDC（DC24V/AC24V） | |||||
防护等级 | IP-67（可定制IP-68） | |||||
环境温度 | -25℃~60℃（其它温度可定制） | |||||
安装角度 | 任意角度 | |||||
箱体材质 | 铝合金压铸件 | |||||
选装功能 | 加热除湿器、过热故障信号、手轮操作 | |||||
产品颜色 | 灰白色（可定制其它颜色） | |||||
外形尺寸
