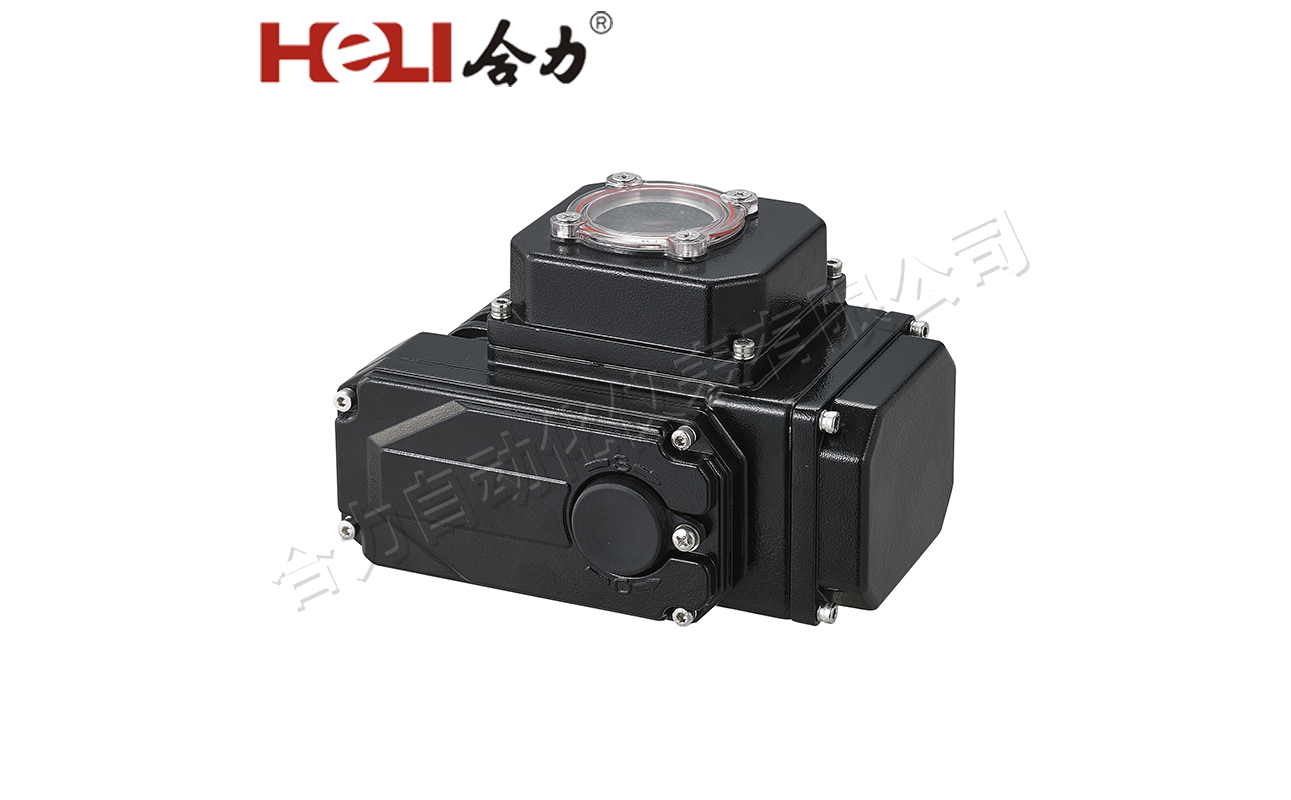

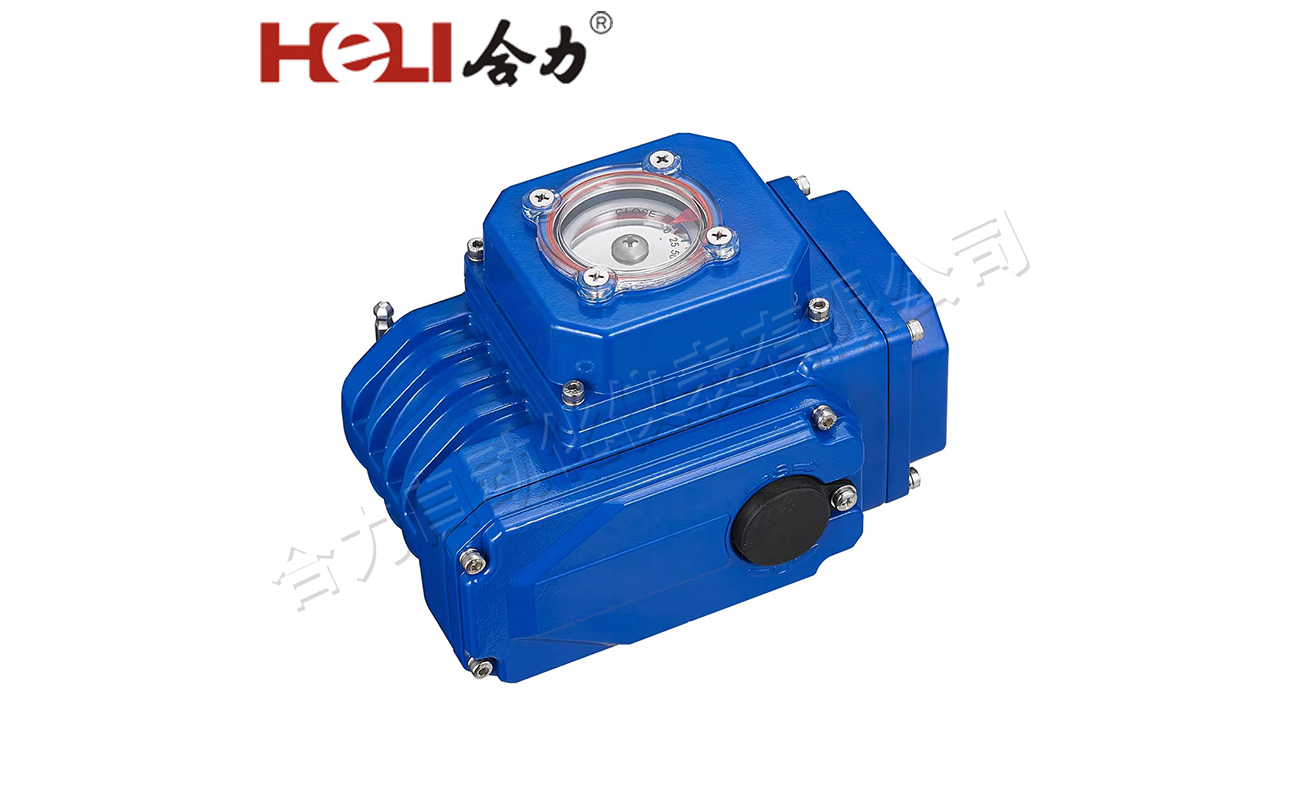

HL1 角行程电动执行器
  • 产品描述
  • 产品参数
  • 订单咨询
  • 资质证书
顶端

 概述


HL系列电动执行器,采用蜗轮蜗杆传动机构,结构紧凑,自锁性高,并拥有极佳的耐候性和抗震性,产品具有电气与机械双重限位,防止超程。安装尺寸符合IS05211标准,适用于蝶阀,球阀,风阀,旋塞阀等各种阀门,广泛运用于楼宇/公共建筑城市管网等系统。

  特性


扭矩范围:50Nm-6000Nm

独立接线腔

体积小,结构紧凑,方便安装

90度回转启闭迅速

简单高效的机械结构具有自锁且传动精度高

功能强劲,多种控制信号与反馈信号供选择

IP67高防护等级(可选P68)

内置防潮加热除湿器,防止冷凝

模组化设计,易于拆装及维修

  参数


扭矩范围

50-6000Nm

供电电压

AC24V/220V/380V..(±10%)DC12V/24V/48V.(±10%)

频率

50/60Hz(±5%)

行程角度

0-90°

行程/辅助开关

2xSPDT,250VAC 5A

电缆接口

开关型:1-M20x1.5

调节型:2-M20x1.5

连接法兰

ISO5211

位置指标

机械刻度指示(选配3D双色刻度凸盖指示)

手动装置

手柄(选配手轮)

防护等级

IP67(选配IP68,15米-72小时)

工作环境

环境温度-25℃至70℃(选配-40℃至70℃)

环境温度不大于95%

防结露装置

内置防潮加热器

过热保护

电机内置过热保护,启动温度125℃(±5%)

断电状态

断电保位

断信号状态

4-20mA/2-10V断信号全开/全关可调(出厂默认断信号保位)

0-10V断信号全关

工作制

开关型:S2-15分钟; 调节型:S4-50%

过力矩保护

选配

电机

鼠笼式异步电机,绝缘等级F级(可选配H级)

噪音

≤70dB(A)-1M


  机械参数


型号

扭矩

(N.m)

输出轴

(mm)

安装法兰

ISO5211

参考重量

(KG)

HL1-05

50

14*14

F03/F05/F07

3

HL2-10

100

17*17

F05/F07

4

HL2-16

160

17*17

F05/F07

4.5

HL3-25

250

22*22

F07/F10/F12

9

HL3-40

400

22*22

F07/F10/F12

9.5

HL3-60

600

27*27

F07/F10/F12

9.5

HL4-100

1000

27*27

F12 or F10/F14

14.5

HL4-160

1600

36*36

F12 or F10/F14

14.5

HL4-200

2000

36*36

F12 or F10/F14

14.5

HL5-250

2500

36*36

F14 or F12/F16

24.9

HL5-300

3000

36*36

F14 or F12/F16

24.9

HL6-400

4000

46*46

F16 or F25

43.5

HL6-600

6000

46*46

F16 or F25

57.1


  电气性能参数


1PH

型号

扭矩

(N.m)

时间

(Sec/0-90°)

电机功率

(W)

110VAC电流(A)

220VAC电流(A)

运行

堵转

运行

堵转

HL1-05

50

30

10

0.45

0.67

0.24

0.31

HL2-10

100

20

30

0.65

0.96

0.35

0.45

HL2-16

160

30

30

0.65

0.96

0.35

0.45

HL3-25

250

30

40

0.72

1.41

0.38

0.71

HL3-40

400

30

60

1.0

1.74

0.5

0.95

HL3-60

600

30

90

1.5

2.62

0.75

1.48

HL4-100

1000

30

150

3

5.92

1.5

2.87

HL4-160

1600

50

150

3

5.92

1.5

2.87

HL4-200

2000

60

150

3

5.92

1.5

2.87

HL5-250

2500

50

200

3.9

7.24

1.9

3.05

HL5-300

3000

60

200

3.9

7.24

1.9

3.05

HL6-400

4000

100

200

4.1

7.13

2.1

3.17

HL6-600

6000

150

200

4.1

7.13

2.1

3.17


DC

型号

扭矩

(N.m)

Time

(Sec/0-90°)

电机功率

(W)

110VAC电流(A)

220VAC电流(A)

运行

堵转

运行

堵转

HL1-05

50

20

15

1.1

2.6

0.7

1.5

HL2-10

100

15

25

1.7

2.7

0.8

1.6

HL2-16

160

20

25

1.7

2.7

0.9

1.6

HL3-25

250

15

40

4.0

6.5

2.1

5.3

HL3-40

400

15

60

6.8

10.3

3.6

5.3

HL3-60

600

15

90

9.5

15.8

4.6

6.5

HL4-100

1000

30

90

9.5

16.4

4.6

6.5

HL4-160

1600

30

120

15

27

8

10.3

HL4-200

2000

30

150

18

27

10

15.8


3PH

型号

扭矩

(N.m)

Time

(Sec/0-90°)

电机功率

(W)

110VAC电流(A)

220VAC电流(A)

运行

堵转

运行

堵转

HL1-05

50

30

10

0.11

0.13

0.1

0.12

HL2-10

100

20

30

0.12

0.17

0.11

0.13

HL2-16

160

30

30

0.13

0.17

0.12

0.13

HL3-25

250

30

40

0.18

0.25

0.17

0.23

HL3-40

400

30

60

0.25

0.49

0.23

0.47

HL3-60

600

30

90

0.3

0.49

0.27

0.47

HL4-100

1000

30

150

0.67

1.31

0.59

1.11

HL4-160

1600

50

150

0.67

1.31

0.59

1.11

HL4-200

2000

60

150

0.67

1.31

0.59

1.11

HL5-250

2500

50

200

0.9

1.76

0.79

1.54

HL5-300

3000

60

200

0.9

1.76

0.79

1.54

HL6-400

4000

100

200

0.9

1.76

0.79

1.54

HL6-600

6000

150

200

0.9

1.76

0.79

1.54

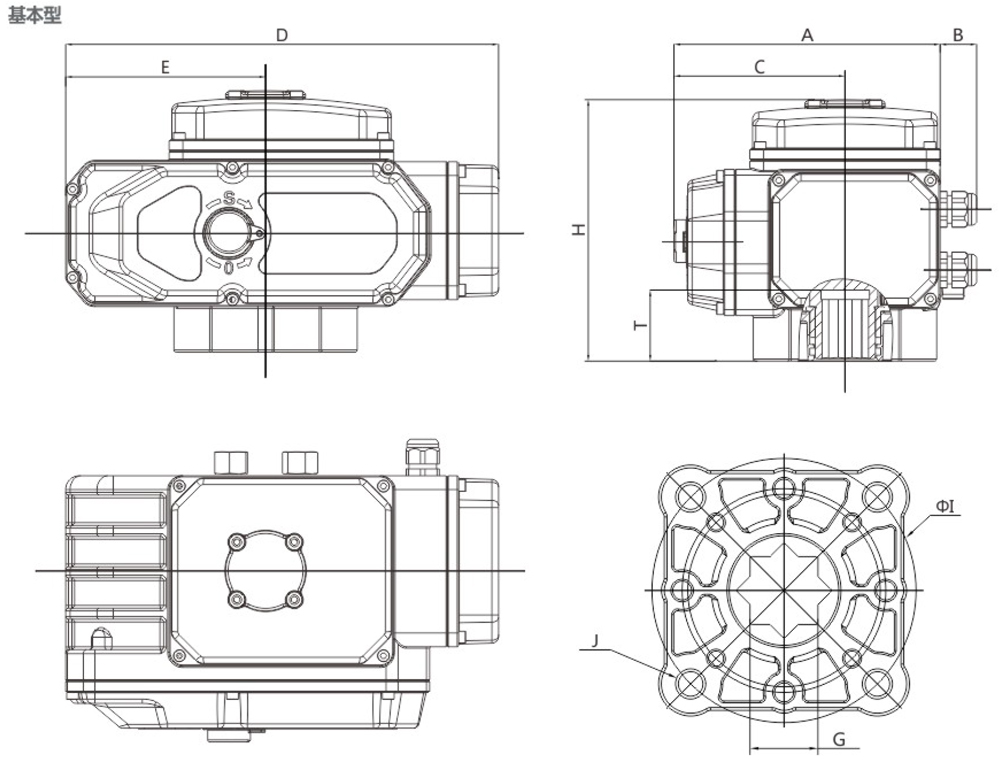

  外观尺寸



型号

A

B

C

D

E

H

T

G

ΦI

J

HL1-05

115

26

71

180

87

121

26

9*9

11*11

14*14

36

50

70

4-M5

4-M6

4-M8

HL2-10

125

26

83

220

105

140

35

11*11

14*14

17*17

50

70

4-M6

4-M8

HL2-16

125

26

83

220

105

140

35

HL3-25

168

26

104

294

140

160

45

17*17

22*22

27*27

70

102

125

4-M8

4-M10

4-M12

HL3-40

168

26

104

294

140

160

45

HL3-60

168

26

104

294

140

160

45

HL4-100

193

26

124

315

145

195

50

22*22

27*27

36*36

125

102

140

4-M12

4-M10

4-M16

HL4-160

193

26

124

315

145

195

50

HL4-200

193

26

124

315

145

195

50

HL5-250

242

26

148

341

150

266

61

27*27

36*36

140

125

165

4-M16

4-M12

4-M20

HL5-300

242

26

148

341

150

266

61

HL6-400

266

/

155

439

189

309

82

36*36

46*46

165

254

4-M20

8-M16

HL6-600

266

/

155

439

189

309

82


  外观尺寸



型号

A

B

C

D

E

H

T

G

ΦI

J

HL1-05

144

26

70.5

236

87

177

26

9*9

11*11

14*14

36

50

70

4-M5

4-M6

4-M8

HL2-10

151

26

82.5

275

105

178

35

11*11

14*14

17*17

50

70

4-M6

4-M8

HL2-16

151

26

82.5

275

105

178

35

HL3-25

176

26

104

336

140

197

45

17*17

22*22

27*27

70

102

125

4-M8

4-M10

4-M12

HL3-40

176

26

104

336

140

197

45

HL3-60

176

26

104

336

140

197

45

HL4-100

210

26

124

359

145

202

50

22*22

27*27

36*36

125

102

140

4-M12

4-M10

4-M16

HL4-160

210

26

124

359

145

202

50

HL4-200

210

26

124

359

145

202

50

HL5-250

250

26

147.5

422

150

266

61

27*27

36*36

140

125

165

4-M16

4-M12

4-M20

HL5-300

250

26

147.5

422

150

266

61

HL6-400

266

26

155

515

189

309

82

36*36

46*46

165

254

4-M20

8-M16

HL6-600

266

26

155

515

189

309

82


  电路接线图

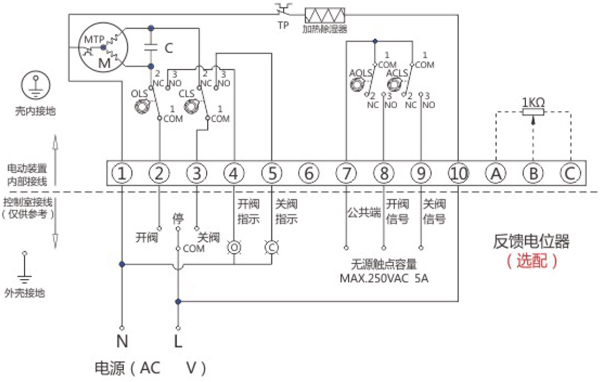

S型:基本开关型(单相电源)

端子接线说明:

1、端子1接电源零线

2、电源相线与端子2接通时为“开”运行,至行程开关0LS动作后停止,同时端子2与端子4接通:

3.、电源相线与端子3接通时为“关”运行,至行程开关CLS动作后停止,同时端子3与端子5接通

4、端子7为无源信号触点公共端,"开”运行到位时与端子8接通,“关”运行到位时与端子9接通

5、端子10为加热除湿器接线端

6、端子B为电位器动臂

7、端子A为电位器低端,端子AB之间阻值随"开"方向运行时增大

8、端子C为电位器高端,端子B、C之间阻值随"开"方向运行时减少

注意:

1、不能将两台或两台以上电动装置并联使用,否则可能会出现开关不到位或电机过热现象:

2、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3触发。

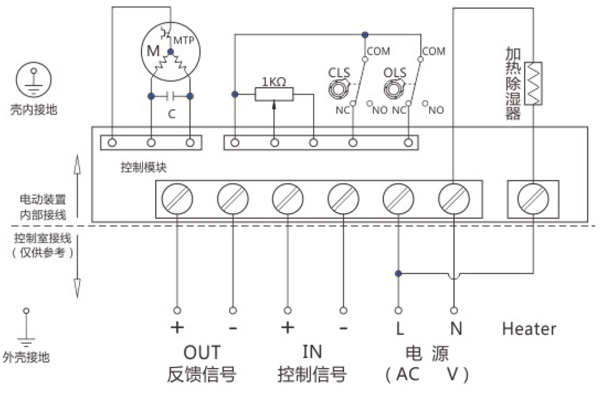

A型:基本调节型(单相电源)

接线说明:

1、“电源”输入端的“N"接零线,“L"接相线;

2、“IN”端的“+”接输入信号的正极,“一”接输入信号的负极

3、"OUT”端的”+”接输出信号的正极,“一”接输出信号的负极。

4、"Heater'”端为加热除湿端。

注意

1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。

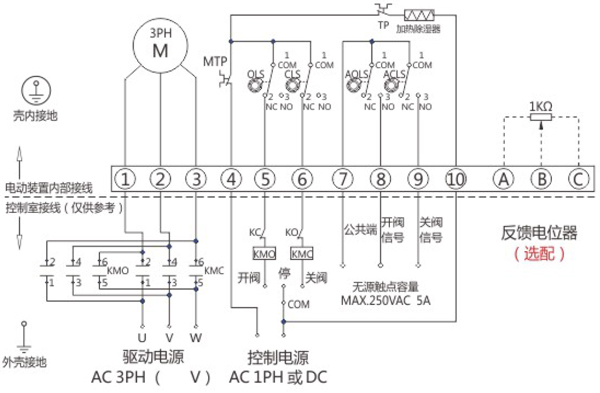

S型:基本开关型(三相电源)

端子接线说明:

1、端子1、2、3接经过倒相电路后的三相电源:

2、端子4为控制电路的公共端:

3、端子5为“开”运行控制,至行程开关0LS动作后,端子5与端子4断开:

4、端子6为“关”运行控制,至行程开关CLS动作后,端子6与端子4断开

5、端子7为无源信号触点公共端,“开”运行到位时与端子8接通,“关“运行到位时与端子9接通:

6、端子10为加热除湿器接线端。

7、端子B为电位器动臂

8、端子A为电位器低端,端子A、B之间阻值随开方向运行时增大

9、端子C为电位器高端,端子B、C之间阻值随开"方向运行时减少

注意:

1、三相电源存在相序问题,刚开始调试使用时,要保证行程开关能正确控制电动装置的开和关,否则会造成电动装置失控和损坏电动装置:

2、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3触发。

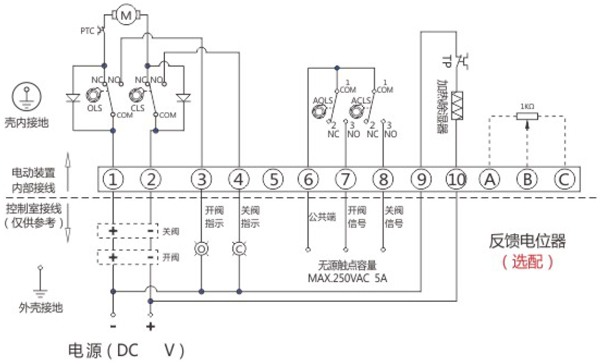

S型:基本开关型(直流电源)

端子接线说明

1、端子1接电源正极,端子2接电源负极时,“开”方向运行,至行程开关0LS动作后停止,同时端子1与端子3接通:

2、端子1接电源负极,端子2接电源正极时,“关”方向运行,至行程开关CLS动作后停止,同时端子2与端子4接通

3、端子6为无源信号触点公共端,“开”运行到位时与端子7接通,“关”运行到位时与端子8接通

4、端子9、10为加热除湿器接线端

5、端子B为电位器动臂:

6、端子A为电位器低端,端子A、B之间阻值随"开"方向运行时增大:

7、端子C为电位器高端,端子B、C之间阻值随开“方向运行时减少。

注意:

1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。

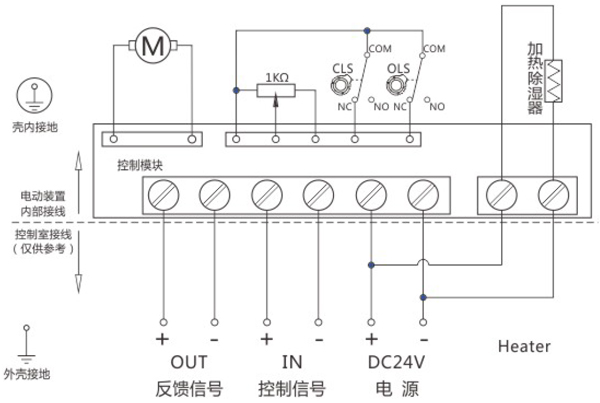

A TYPE:Basic modulating type(DC)

接线说明

1、“电源”输入端的“+”接电源正极,“一”接电源负极;

2、“IN”端的“+”接输入信号的正极,“一”接输入信号的负极:

3、“OUT”端的“+”接输出信号的正极,“一”接输出信号的负极

4、“Heater”端为加热除湿端。

注意

1、无源触点的开阀信号/关阀信号,仅作指示用,比行程开关早约3°触发。


注:线框内为电动装置内部接线,右边部分仅供用户配线参考。不能将二台或数台电动装置的动力线并联:不能用同一接点去控制二台或数台电动装置,否则会造成失控和电机过热。

温馨提示:常规接线图或其它特殊功能接线图,都会贴在产品接线盖的内壁上。


说明:

1、“ESD”出厂值为SP,紧急停动用户根据需要可设为紧急开阀或紧急关阀

2、菜单内高级设置的远控方式CC设为H,为开关量控制

3、菜单内高级设置的远控方式CC设为'C',为模拟量4-20mA控制。
