HL系列电动执行器用于控制0 ~ 300。旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制,**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便，数显阀位、无须维护及使用安全方便等诸多优点。
概述
HL系列电动执行器用于控制0 ~ 300。旋转的阀门及其他同类产品,如蝶阀、球阀、风门、旋塞阀、百叶阀等，它以AC415V, 380V, 240V, 220V, 110V,DC12V,24V,220V交流电源为驱动电源，以4-20mA电流信号或0-10V DC电压信号为控制信号,可使阀门运动到所需位置，实现其自动化控制,**输出扭矩达6000N-m，可以广泛应用于石油、化工、电力、冶金、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域。同时更具有体积小、重量轻、外形精美、结构独特、紧凑、起闭迅速、易于安装、操力矩小，操作方便，数显阀位、无须维护及使用安全方便等诸多优点。
特点
小型轻便,容易拆装及维修,并可在任意位置安装
结构简单、紧凑, 90回转启闭迅速
操作扭矩小,省力轻巧
流量特性趋于直线,调节性能好
多种控制信号:开关控制;
比例(调节)控制: 0-10VDC或4-20mA
反馈输出可选4-20mA、辅助开关及反馈电位器(0~1K)
技术参数
性能 | 型号 | HL-10 | |||||||
电源 | DC12V | DC24V | DC220V | AC24V | AC110V | AC220V | AC380V | AC415V | |
电机功率 | 40W | 23W | |||||||
额定电流 | 4.8A | 2.4A | 0.32A | 3A | 0.64A | 0.32A | 0.19A | 0.21A | |
标准时间/扭矩力 | 10S/100Nm | 30S/100Nm | |||||||
可选时间/扭矩力 | 5S/50Nm | 12S/50Nm,15S/50Nm,20S/60Nm | |||||||
电路控制 | B、S、R、H、A、K、D、T、Z、TM | ||||||||
转动角度 | 0~90° | ||||||||
重量 | 4kg（标准型） | ||||||||
耐压等级 | 500VAC/1分钟（DC24V/AC24V） | ||||||||
绝缘电阻 | 20MΩ/500VDC（DC24V/AC24V） | ||||||||
防护等级 | IP-67（可定制IP-68） | ||||||||
环境温度 | -25℃~60℃（其它温度可定制） | ||||||||
安装角度 | 任意角度 | ||||||||
箱体材质 | 铝合金压铸件 | ||||||||
选装功能 | 过力矩保护加热除湿器、过热故障信号、手轮操作 | ||||||||
产品颜色 | 灰白色（可定制其它颜色） | ||||||||

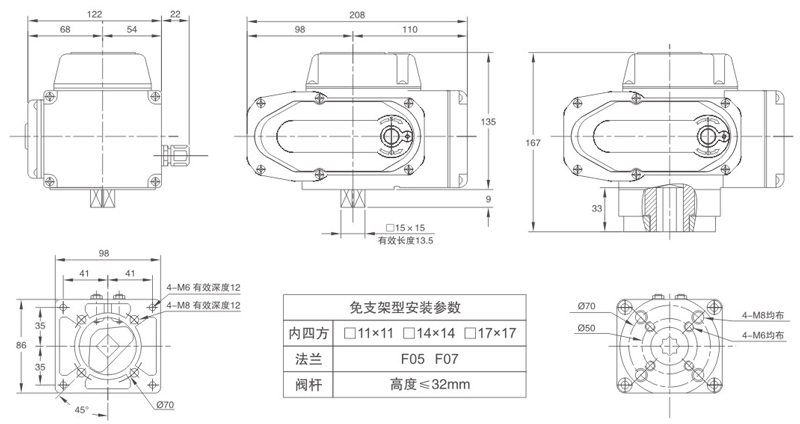

外形尺寸
